¿Qué es una máquina de chorro de agua?

Es una máquina de tipo industrial de alta tecnología que mezcla arena abrasiva como una piedra de esmeril con el agua que presiona en una bomba de chorro de agua a alta presión a una cierta velocidad y la rocía sobre el objeto cargado en el área de corte.

¿Qué hace una máquina de corte por chorro de agua?

La máquina de corte por chorro de agua, que puede cortar perfectamente plástico, madera, vidrio antibalas, granito y todos los metales conocidos con arena abrasiva hasta su ángulo más estrecho, atrae más bien a clientes industriales especiales que buscan precisión de medición en su producción. La máquina de chorro de agua es una máquina que se necesita en muchas áreas, desde repuestos automotrices, equipos de maquinaria, industria aeronáutica, hasta talleres que cortan piedra decorativa. Ya sea que se trate de una máquina de corte por chorro de agua con abrasivo de 3 ejes o una máquina de corte por chorro de agua de 5 ejes, no se requiere aliviar la tensión del metal ya que la tensión en las superficies de corte de la fuente de calor en los métodos de corte de metal tradicionales no está presente en el corte por chorro de agua.

El detalle más importante a considerar en la máquina de chorro de agua CNC;

En la tecnología de chorro de agua, que promete precisión dimensional, no debería haber vibraciones cuando se corta con agua mediante CNC. Por lo tanto, lograr la calidad de corte deseada en la fabricación de máquinas de chorro de agua CNC requiere una aceleración mínima con una sólida infraestructura de chasis de acero y una estructura de puente superior de aluminio liviano. Los ejes X, Y, Z, C, A están gestionados por motores servocontrolados. La máquina de corte por chorro de agua SchindMachines ha logrado cero vibraciones en el cuerpo de la máquina y es la preferida tanto en Turquía como en el mercado mundial con los componentes de la máquina y el software de calidad que utiliza. La bomba de chorro de agua SchindJet, que tiene capacidad para producir 4000 bar o 6000 bar de presión, se fabrica de forma independiente a la máquina de corte por chorro de agua CNC para que no produzca vibraciones. Las piezas de máquinas de chorro de agua de Schind Machines se fabrican en tamaños completamente universales y no esperan una dependencia constante de las piezas de repuesto como otros fabricantes.

¿Cuál es la diferencia entre la máquina de corte por chorro de agua de 3 ejes y la máquina de chorro de agua de 5 ejes?

El chorro de agua de 3 ejes mueve su puente sobre el cuerpo de la máquina en coordenadas X e Y en el área de corte definida y lleva el cabezal de corte sobre el puente al punto deseado por el operador. Cualquier dibujo técnico que esté cargado en el panel de control de la máquina, corta el proceso de corte a su radio más estrecho siguiendo esas líneas de corte. Los filos de corte están a 90° del objeto cortado, es decir, corta en ángulo recto. Dado que el grupo de cabezales de corte está montado en el puente móvil en un ángulo recto de 90°, el software se ha cargado en consecuencia.

La máquina de chorro de agua de 5 ejes, por otro lado, mueve su puente sobre su cuerpo, como una máquina de corte por chorro de agua abrasivo de 3 ejes, y mueve el cabezal de corte sobre el puente para alcanzar el punto ordenado en coordenadas XY. Chorro de agua de 5 ejes con su maravilloso cabezal de corte de ingeniería que puede cortar en un ángulo curvo, cortes cónicos con la ayuda del movimiento de rotación del eje C y el eje A, así como cortes perpendiculares de 90°. Los movimientos del cabezal accionados por caja de engranajes armónicos proporcionan una capacidad de rotación de precisión de 360° y un excelente movimiento de interpolación. La integración del software y la unidad de control CNC con estas capacidades de movimiento también brinda una calidad de corte de tamaño neto de precisión. La máquina de 5 ejes, también llamada beveljet, bevelcut, corte por chorro de agua 3D, y nuestros modelos producidos según este concepto, Schind SWJ1020, Schind SWJ1626, Schind SWJ1530, Schind SWJ2040, Schind SWJ2060, Schind SWJ2580, son el último punto de esto en chorro de agua aplicaciones de corte.

Características generales de la máquina de corte por chorro de agua CNC Schind Machines...
* Los movimientos del cabezal y del puente (ejes X e Y) son proporcionados por servomotores con sistema de accionamiento de cremallera en un carro lineal.
* El husillo de bolas de precisión se utiliza para el movimiento en el eje Z.
* El tanque de agua y las placas del cuerpo están hechos de acero inoxidable.
* Para proteger los equipos utilizados en nuestra máquina, se utilizan fuelles cerrados de primera clase de sección rectangular.
* La unidad de dosificación de abrasivo está aislada para protegerla del agua y la humedad.
* Los ejes móviles se lubrican continuamente gracias a la unidad de lubricación automática.
* El subgrupo del chasis principal está hecho de acero resistente, va a arenado, imprimación epoxi y pintado con pintura epoxi. Por lo tanto, la máquina no requiere pintura de mantenimiento durante muchos años.
* También se puede producir como máquina de chorro de agua de 3 ejes/máquina de chorro de agua de 3 ejes/máquina de chorro de agua de 5 ejes según la demanda del cliente.
* Nuestra expectativa del cliente cuando vamos a la instalación; Transformador para cubrir 40KW de corriente adicional, línea de alimentación hasta la máquina, compresor de aire (7-8 bar), dispositivo para filtrar el agua de la red, booster de al menos 500 litros…

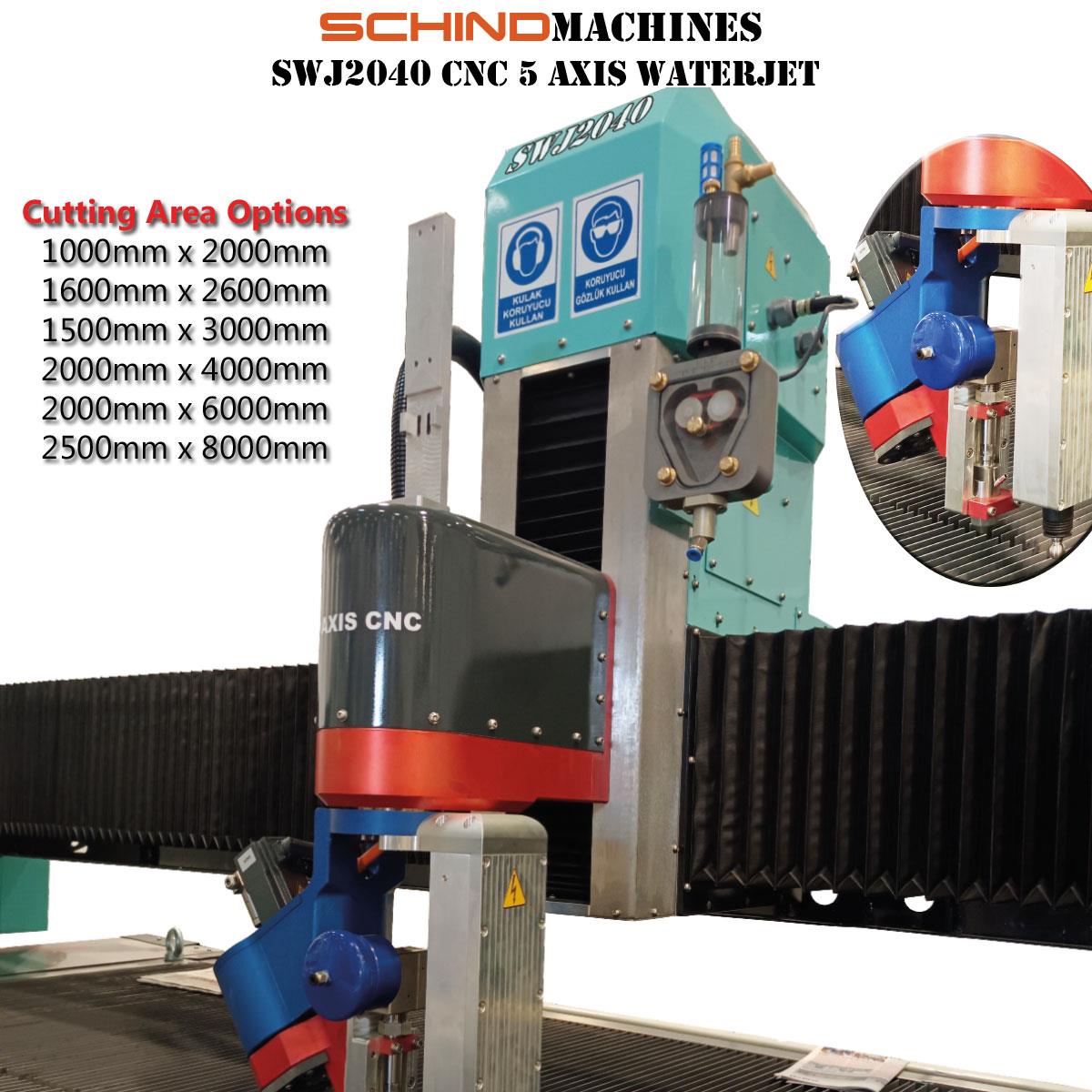

¿QUÉ TIENE EL CHORRO DE AGUA CNC DE 5 EJES SCHIND SWJ2040?

➢ Presión de diseño-4000 bar o 6000 bar

➢ Presión máxima de trabajo-3800 bar o 5800 bar

➢ Movimiento de rotación del cabezal de corte de 360° (eje C)

➢ Movimiento de rotación del cabezal de corte de +60° y -60° (eje A)

➢ Capacidad de caudal de la boquilla – 3,2 L/min

➢ Capacidad del Acumulador de Agua - 1 Lt

➢ Velocidad del motor - 1500 rpm/min

➢ Configuración Intensificador-Single

➢ Control de Presión-Proporcional

➢ Potencia del motor-30 kW

➢ Voltaje-400VAC 3PHAS 50hz

➢ Control-24 VDC

➢ Consumo de corriente instantáneo Máximo 40 KW

➢ THY Riel, carro y husillo de bolas sin holgura

➢ GÜDEL Rack & Rack (Suiza)

➢ Servomotor y Sistema de Control Beckhoff

➢ Licencia de software IGEMS 5 Axis (Suecia)

➢ Volante inalámbrico

➢ Control de altura

➢ Cabezal de corte de diamante

➢ Servo mezclador de arena

➢ Sistema de Lubricación Automática

➢ Capacidad de movimiento CNC

➢ Pantalla táctil de 19”

➢ Sistema de enfriamiento de aceite (motor del ventilador)

➢ Tanque de arena abrasiva

➢ Tuberías y Equipos de Conexión

➢ Instalación, Entrenamiento y Pruebas

Las velocidades de corte aproximadas de algunos materiales en el banco de chorro de agua son las siguientes...


MATERIAL	VELOCIDAD DE CORTE	ESPESOR
Aluminio	1000 mm / minuto	5 mm
	600 mm / minuto	10 mm
Acero Inoxidable	200 mm / minuto	10 mm
	120 mm / minuto	15 mm
Titanio	250 mm / minuto	5 mm
	120 mm / minuto	10 mm
Placa de acero ST 37	820 mm / minuto	5 mm
	530 mm / minuto	10 mm
Mármol	700 mm / minuto	10 mm
	500 mm / minuto	20 mm
	300 mm / minuto	30 mm
Granito	700 mm / minuto	10 mm
	360 mm / minuto	20 mm
	200 mm / minuto	30 mm
Cerámico	5000 mm / minuto	10 mm
Porcelana	3000 mm / minuto	10 mm
Pino	1500 mm / minuto	12 mm
	500 mm / minuto	20 mm
Plexiglás	3500 mm / minuto	10 mm
	2000 mm / minuto	20 mm
