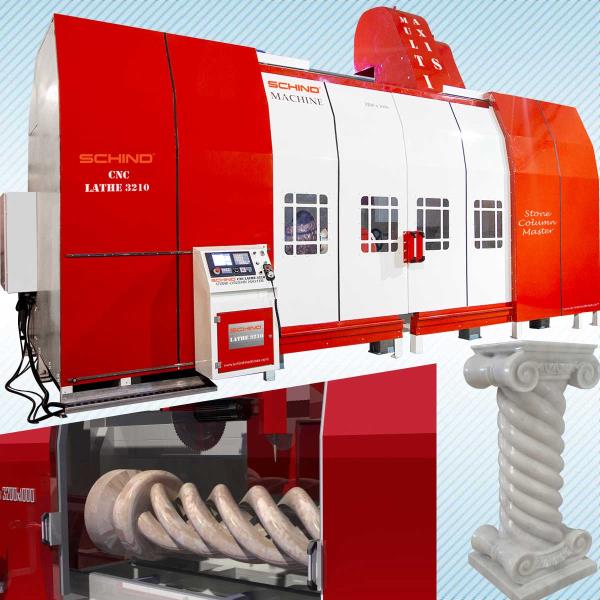

Schind CNC 3200 X 1000 - Mermer Sütun Torna Makinesi (Çok Eksenli)
SCHIND CNC 3210, torna tezgahına bağlanan mermer veya granitin dairesel hareketle döndürülüp ve testere kesimi ile silindirik veya konik hale getirilen parçanın torna kesici takımları ile nihai tasarımının üstüne işlemesini sağlayan CNC tabanlı makinedir.
Ürün Kodu: | CNC COLUMN LATHE 3210 |
Marka: | SCHIND |
Kategori: | Makine , Mermer, Doğaltaş ve Granit Makineleri |
Menşei: | Türkiye'de üretilmiştir. |
Minimum Sipariş: | 1Ad |
Motor Gücü: | 22 Kw |
Makine Boyutları:
Uzunluk x Genişlik x Yükseklik |
7200 x 2310 x 5500 mm |
Makine Kontrol Sistemi: | CNC |
Voltaj: | 380 V 50Hz |
Su Tüketimi: | 30Lt |
Makine Ağırlığı: | 7.000 Kg |
ÜRÜN AÇIKLAMASI
Son derece sağlam yapısıyla mermer ve granit işlemesinin yanı sıra, ahşap, metal ve kompozit malzemeler de işleyebilir.
Makinemizin ana yapısı granit sertliği düşünülerek ve maksimum 15 tonluk bir sütun işleneceği düşünülerek tasarlanmış ve ona göre de malzeme seçimi yapılmıştır.
Mekanik çarpışmaları önlemek için makinedeki tüm eksenlerin girişinde ve çıkışında sınırlı koruma sensörleri bulunmaktadır.

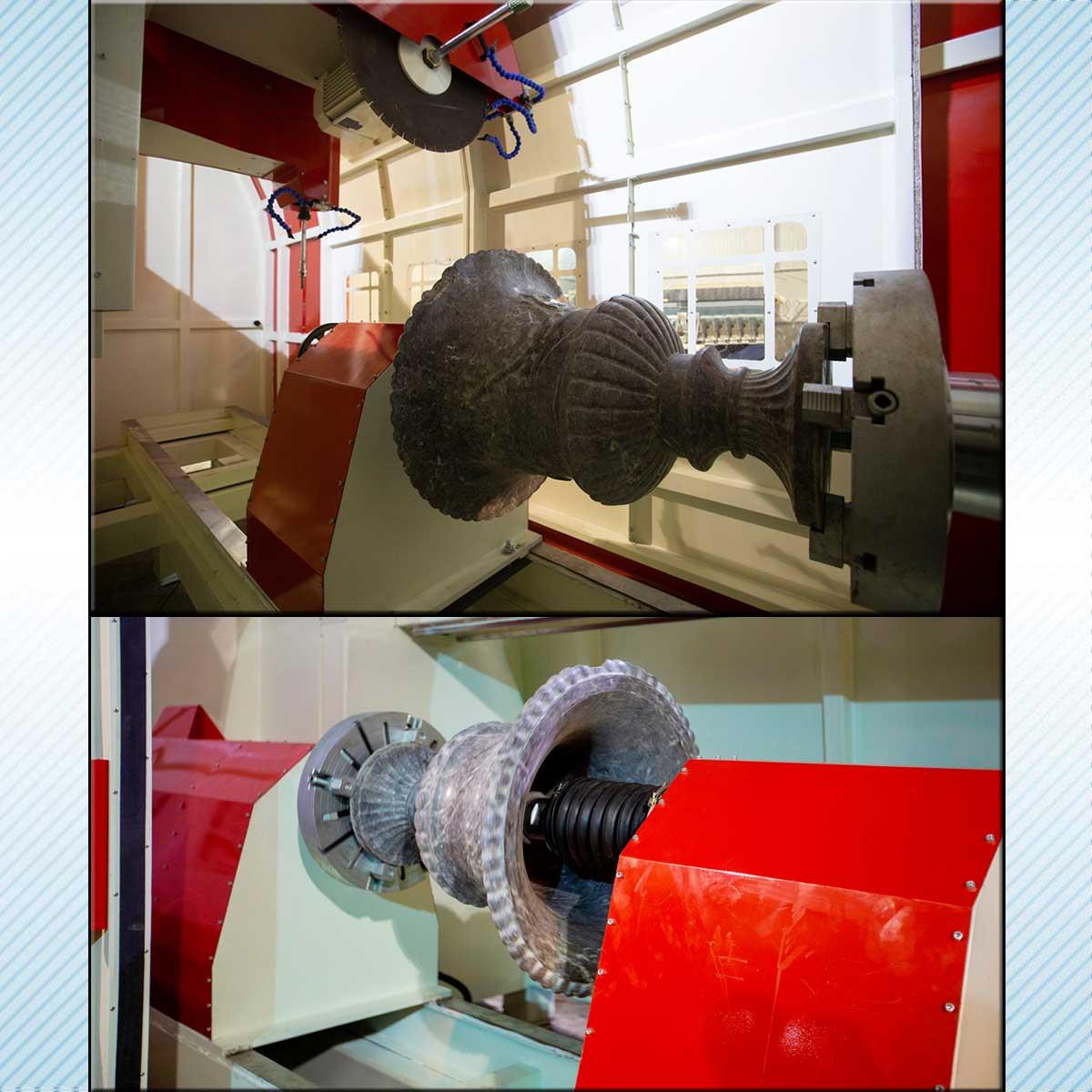

Tornada invertör destekli servo motorla dakikada 0 rpm den 70 rpm e kadar döngü sağlanabilir ve 30mm den 3000mm ye kadar parça bağlanabilir.
SCHIND CNC 3000 X 1000 - MERMER SÜTUN TORNA MAKİNESİ (ÇOK EKSENLİ) |
|
T E K N İ K Ö Z E L L İ K L E R |
|
Makine Boyutları (U, G, Y) | 7200 x 2310 x 5500 mm |
Testere için Nbodyet İşleme Alanı | Z3000 X 1000 mm (Z-X) |
Router için Net İşleme Alanı | Z3000 X 1000 mm (Z-X) |
Yan Kesim (X ekseni) Uzunluğu | 3000 mm |
Maksimum Sütun Çapı | 1000 mm |
Minimum Sütun Çapı | 30 mm |
Divizör Kapasitesi | 15 ton |
Elektrolize Elmas Testere Çapı | 450-800 mm x 10mm (kalınlık) x Ø60 mm (testere mili) |
Testere Motor Gücü (İnvertör) | 0-3000 RPM - 22 KW (Aldemirler marka) |
Spindle Motor (İnvertör) Havalı Manuel Takım Tutuculu | 0-1200 RPM - 9 KW (Arel marka) |
X Eksen Motoru + Planet Dişli Redüktör 1/10 | 1,5KW servo motor (Delta marka) |
X1 Eksen Motoru + Planet Dişli Redüktör 1/10 | 1,5 KW servo motor (Delta marka) |
Z Eksen Motoru + Planet Dişli Redüktör 1/10 | 2,2 KW servo motor (Delta marka) |
C Eksen Motoru + Planet Dişli Redüktör 1/100 | 7,5 KW servo motor (Delta marka) |
Kontrol Ünitesi (Otomatik CNC) | SZGH 8.4 (İngilizce Lisanslı) - G kodu çalıştırma, 100 MB (3 + 1 Eksen), El Çarkı |
Hassasiyet ve Doğruluk | 0,1 mm |
Anahtarlar | Siemens marka |
Röleler | Omron marka |
Kontaktörler | Telemecanique & Schneider marka |
Elektrik Kesintisi Durumunda | Kaldığı yerden devam etme özelliği |
Güvenlik Sistemi | Otomatik kapı kilidi |
Elektrikli Ekipmanlar | CE normlarına uygun |
Soğutma Sistemi | Motorumuz seramik rulmanlara sahip olduğundan soğutma yok |
Takım Değiştirme | Standart CNC makinelerde bulunan ayak pedallı hava gücüyle |
X1 Testere Ekseni Hareketi | 35 mm Linear kızak ve bilyeli araba sistemi |
X2 Spindle Ekseni Hareketi | 35 mm Linear kızak ve bilyeli araba sistemi |
C Ekseni Hareketi | Divizör aynası, masureli ve konik rulmanlardan oluşur |
Z Ekseni Hareketi | Sertleştirilmiş çelik kızaklar üzerinde tekerlekli mekanik sistem |
Vidalı Mil ile Z ekseni hareketi | Ø 32 x 8 Hatve |
Toplam Gerekli Güç | 35 Kw |
Gerekli Su Tüketimi | Dakikada 30 litre |
Makina Ağırlığı | 7.000 Kg |
Deniz Akışı Yükleme | 40ft üstü açık konteynerde 4 adet demonte parça şeklinde |
Karayolu Taşımacılığı | Treyler (küçük lastikli midilli dorse) |
