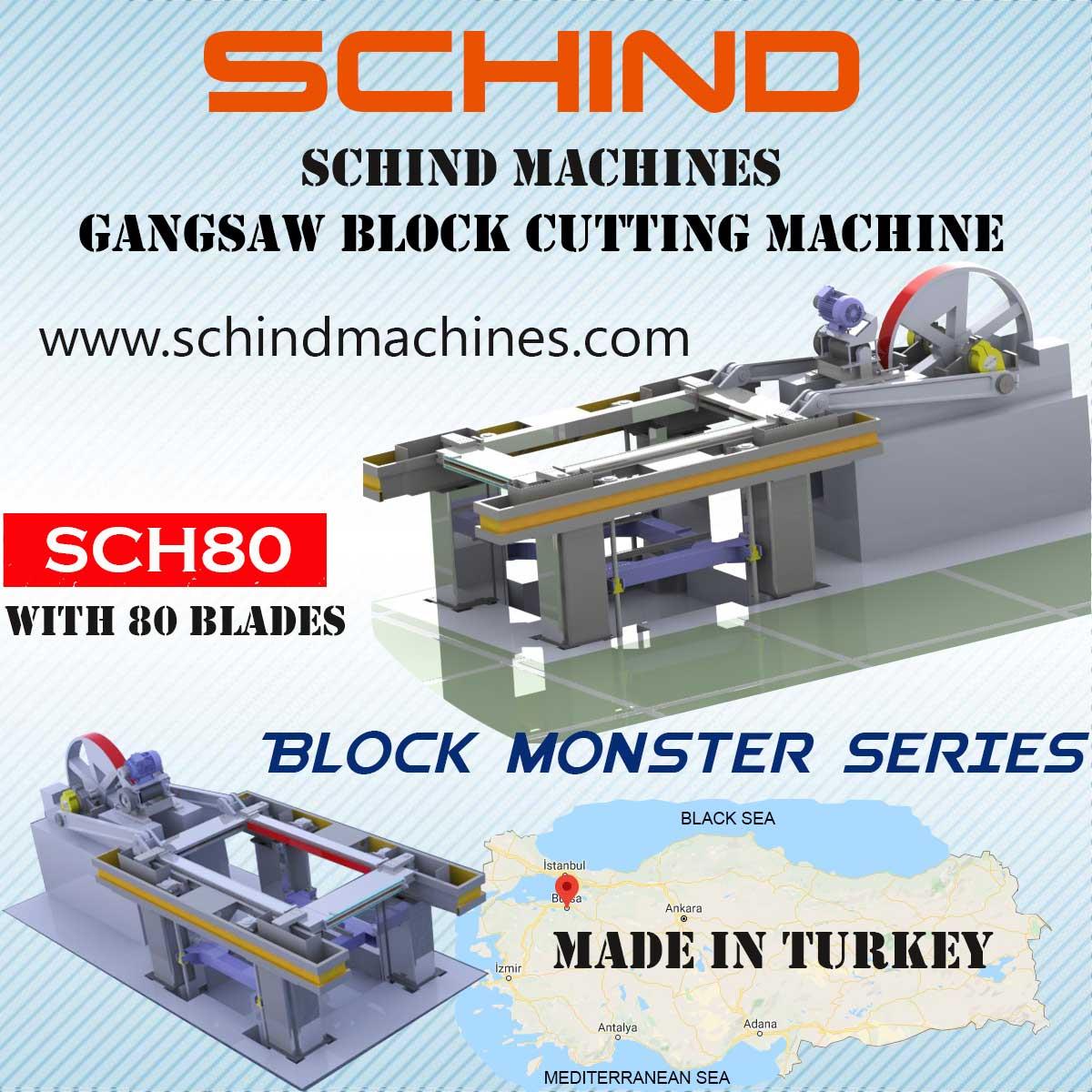

Nuestra máquina es de tipo carretilla elevadora. El marco de las cuchillas está a una altura fija y el carro de transporte de bloques se eleva hacia las cuchillas de diamante mediante un sistema de eje de tornillo sincronizado. Nuestra máquina de sierra múltiple de hojas múltiples, que funciona en la lógica de la producción en masa, proporciona eficiencia energética gracias a una excelente armonía entre las bielas y bielas con contrapeso, el soporte de la hoja de diamante en movimiento y las bielas de tensión.

Está diseñado como 2 piezas de vagones de corte + 1 pieza de línea de vagones de transferencia + 2 piezas de estación de espera.

El movimiento del carro de corte es proporcionado por un tornillo trapezoidal con un diámetro de 90 mm y un paso de 12 mm, y el sistema instalado tiene una capacidad de elevación del bloque de 40 toneladas.

La estación de elevación de bloques está bloqueada con cuñas en zigzag fuertemente. La estación se mueve sobre dos prismáticos rígidos cromados y dos guías planas conectadas a 4 columnas, evitando cualquier desviación en el eje vertical.

80 discos de diamante planos están conectados al sistema de tensión hidráulica que proporciona la misma tensión a cada disco con tirantes de tensión.

Hay un freno automático de parada, sistema de alarma sonora y luminosa, si se acaba el aceite, los cojinetes principales se rompen, la placa está rota, la velocidad del volante disminuye o ocurre algún problema.

Panel de control PLC, materiales marca Telemecanique, Rodamiento SKF o FAG.

Sistema de guía de rodamientos de rodillos que funciona en la piscina de aceite (ahorra energía en comparación con los deslizamientos de fricción, tiene una vida más larga).

La transmisión de potencia entre el motor principal y el volante es proporcionada por un sistema de múltiples correas que ahorra energía.

Cuando el bloque alcanza una cierta altura durante el corte (sistema de distancia ajustable), la máquina se detiene automáticamente para fijar las placas y el sistema da una alarma.

La velocidad de elevación del bloque a cortar se puede ajustar automáticamente según la dureza de la piedra. Gracias a los sensores, el corte se realiza con una presión constante entre las sierras de varias hojas y el bloque de piedra.

El movimiento hacia arriba y hacia abajo del carro de corte se realiza en el cuadrado de guías de precisión resistentes a la fricción (correderas de bronce) sin vibración.

Todas las piezas mecánicas y engranajes que utilizamos en nuestras máquinas son de producción propia y no hay escasez de repuestos.

Nuestra máquina está cubierta por una garantía de 1 año para piezas electrónicas y 2 años para mecánicos. Y damos garantía de suministro de repuestos durante los próximos 10 años.


ESPECIFICACIONES TÉCNICAS	VALORES DE LA MÁQUINA SCH80 DE CORTE DE SIERRA DE MARMOL
Max. Número de cuchillas	80	Pcs
Stoke por minuto	80	Cycle
Carrera de la hoja	800	mm
Tamaño de la hoja (L * W)	4200*180	mm
Potencia del motor principal	90 / 125	Kw / Hp
Potencia del motor de elevación y descenso rápido	7.5 / 11	Kw / Hp
Potencia del motor de elevación y descenso lentos	4 / 6	Kw / Hp
Max. Dimensiones del bloque (ancho x largo x alto)	2000 x 3250 x 2000	mm
Dimensión de la máquina (W x L x H)	12000 * 4500 * 5150	mm
Energía eléctrica total	101,5  / 142	Kw / Hp
Peso de la máquina	50	Ton
Velocidad cortante	5 - 40	Cm per hour
Varillas de corbata	17	Mm
Espesor mínimo de la losa	>15	Mm
Consumo de agua de cada hoja	10	L/min
Tamaño del carro del bloque (ancho x largo x alto)	2050 - 3200 - 1500	mm
Requisito del área de construcción	15000 - 5750	mm
Requisito de hormigón C40	220 – 240	M³
Requisito de barra de hierro (varios tamaños)	15	Ton
