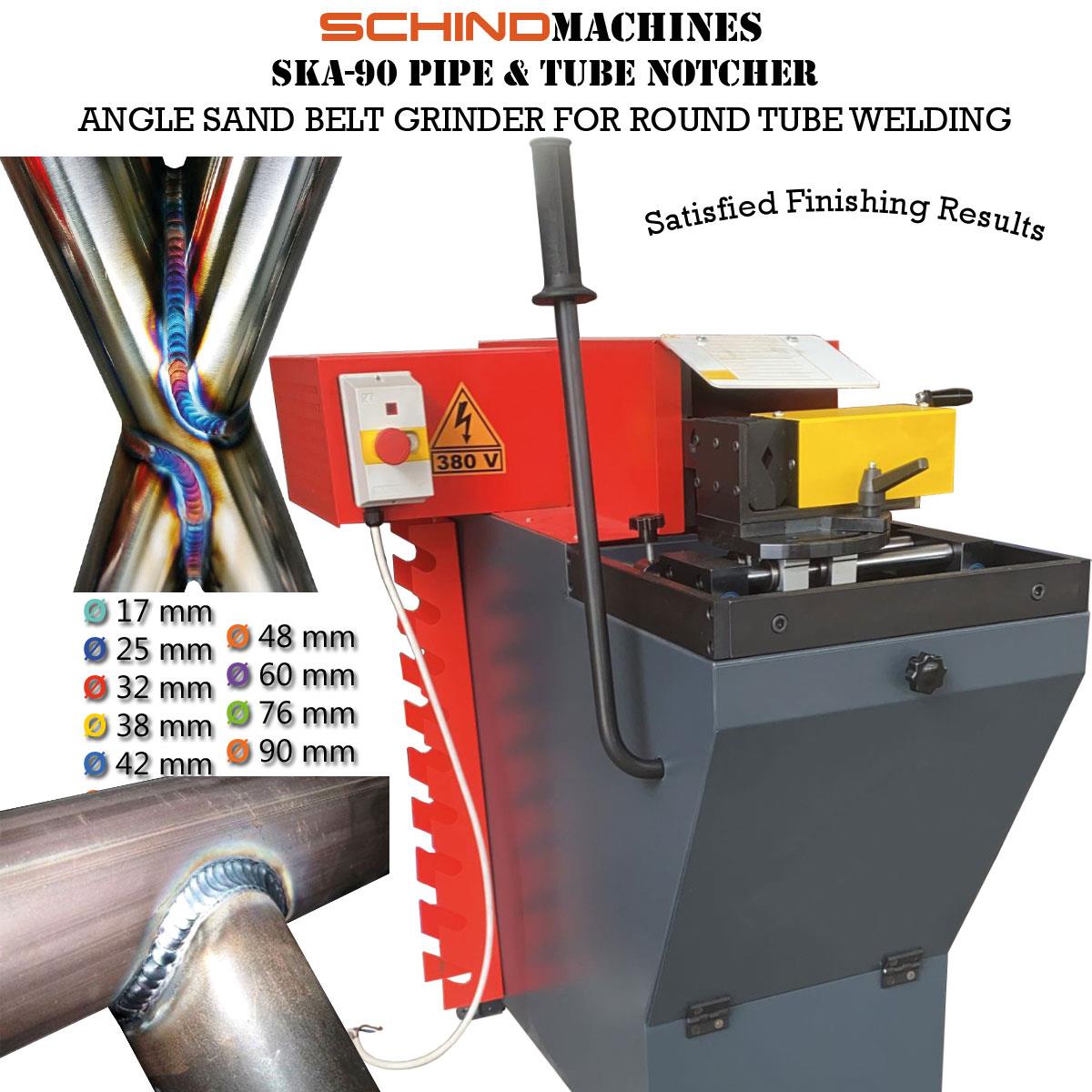

SKA-90 الأنابيب وآلة الإحراز الملف الشخصي
الآلة التي تقوم بتفريغ المعدن من الأنبوب الدائري أو المقطع الجانبي لغرض اللحام بنفس الزاوية إلى سطح أنبوب دائري آخر تسمى آلة الفتح المتوافقة. مع 9 شياق مختلفة تتراوح من Ø17mm إلى Ø90mm، فإن آلة تقطيع الأنابيب SKA-90 هي الآلة الأكثر مثالية.
كود المنتج: | SKA-90 |
علامة تجارية: | SCHIND |
الفئة: | آلة , آلات ثني الأنابيب |
الأصل: | تركيا |
الحد الأدنى للطلب: | 1 قطعة |
أقصى قطر الأنبوب: | Ø17- Ø25 - Ø32 - Ø38 - Ø42 - Ø48 - Ø60 - Ø76 - Ø90 mm |
طول الصنفرة: | 1250 x 100mm |
قوة المحرك: | 3 Kw 4HP 2800 rpm. 380V |
وزن الجهاز: | 180kg |
طول الماكينة: | 1200mm |
عرض الماكينة: | 600mm |
ارتفاع الماكينة: | 1150mm |
وصف المنتج
SKA-90 هي الآلة الأكثر مثالية لإحراز الأنابيب مع 9 خيارات مختلفة للأسطوانة تتراوح من Ø17mm إلى Ø90mm. بفضل ميزة الملزمة المتحركة، فإنها توفر الفرصة لربط الأنبوب أو الملف الشخصي بسهولة. يمكنك إجراء طحن بزاوية تصل إلى 50 درجة.
إذا كانت نهاية الأنبوب الدائري الخاص بك سيتم لحامها بشكل عمودي على زاوية أنبوب دائري آخر، فستحتاج إلى ماكينة تقطيع الأنابيب SKA-90.
* خاصية التفريغ المعدني الدائري بشكل عمودي أو حتى 50 درجة، وذلك بفضل الأسطوانة التي يمكن تغييرها بسهولة حسب الأنبوب وقطر الملف المطلوب،
* سهولة تثبيت وتفكيك الأنابيب والمقاطع بفضل الملزمة الخطية المتحركة،
* قدرة إحراز الأنابيب قبل اللحام للأنابيب التي يصل قطرها إلى 90 مم (4 بوصات)،
* عند فتح الغطاء الموجود على الماكينة، يمكن إجراء الطحن على حزام الرمل لإزالة النتوءات أو فتح فجوة اللحام.
* الملزمة الهوائية اختيارية.
Ø17 mm إحراز الأنابيب، إزالة الأزيز، فتح شطبة اللحام، تفريغ المعادن بزاوية
Ø25 mm إحراز الأنابيب، إزالة الأزيز، فتح شطبة اللحام، تفريغ المعادن بزاوية
Ø32 mm إحراز الأنابيب، إزالة الأزيز، فتح شطبة اللحام، تفريغ المعادن بزاوية
Ø38 mm إحراز الأنابيب، إزالة الأزيز، فتح شطبة اللحام، تفريغ المعادن بزاوية
Ø42 mm إحراز الأنابيب، إزالة الأزيز، فتح شطبة اللحام، تفريغ المعادن بزاوية
Ø60 mm إحراز الأنابيب، إزالة الأزيز، فتح شطبة اللحام، تفريغ المعادن بزاوية
Ø48 mm إحراز الأنابيب، إزالة الأزيز، فتح شطبة اللحام، تفريغ المعادن بزاوية
Ø60 mm إحراز الأنابيب، إزالة الأزيز، فتح شطبة اللحام، تفريغ المعادن بزاوية
Ø76 mm إحراز الأنابيب، إزالة الأزيز، فتح شطبة اللحام، تفريغ المعادن بزاوية
Ø90 mm إحراز الأنابيب، إزالة الأزيز، فتح شطبة اللحام، تفريغ المعادن بزاوية
آلة إحراز الأنابيب والأنابيب
إذا كانت نهاية الأنبوب الدائري الخاص بك سيتم لحامها بشكل عمودي على زاوية أنبوب دائري آخر، فستحتاج إلى ماكينة تقطيع الأنابيب SKA-90.
* خاصية التفريغ المعدني الدائري بشكل عمودي أو حتى 50 درجة، وذلك بفضل الأسطوانة التي يمكن تغييرها بسهولة حسب الأنبوب وقطر الملف المطلوب،
* سهولة تثبيت وتفكيك الأنابيب والمقاطع بفضل الملزمة الخطية المتحركة،
* قدرة إحراز الأنابيب قبل اللحام للأنابيب التي يصل قطرها إلى 90 مم (4 بوصات)،
* عند فتح الغطاء الموجود على الماكينة، يمكن إجراء الطحن على حزام الرمل لإزالة النتوءات أو فتح فجوة اللحام.
* الملزمة الهوائية اختيارية.
SCHIND SKA-90 المواصفات الفنية للأنبوب |
|
➢ قدرة المشبك | Ø 17-90 mm |
➢ قدرة الإحراز | Ø 17-90 mm |
➢ حجم الحزام | 100×1250 mm |
➢ قوة المحرك | 3 Kw 4HP 2800 rpm. 380V |
➢ الأبعاد (العرض، الطول، الارتفاع) | 1200 x 600 x 1150 mm |
➢ الوزن | 180 kg |
➢ أقطار الشياق مم | Ø17- Ø25 - Ø32 - Ø38 - Ø42 - Ø48 - Ø60 - Ø76 - Ø90 mm |
➢ أقطار الشياق بوصة | 0,66 - 0,98 - 1,26 - 1,50 - 1,65 - 1,89 - 2,36 - 3,00 - 3,54" |
Ø17 mm إحراز الأنابيب، إزالة الأزيز، فتح شطبة اللحام، تفريغ المعادن بزاوية
Ø25 mm إحراز الأنابيب، إزالة الأزيز، فتح شطبة اللحام، تفريغ المعادن بزاوية
Ø32 mm إحراز الأنابيب، إزالة الأزيز، فتح شطبة اللحام، تفريغ المعادن بزاوية
Ø38 mm إحراز الأنابيب، إزالة الأزيز، فتح شطبة اللحام، تفريغ المعادن بزاوية
Ø42 mm إحراز الأنابيب، إزالة الأزيز، فتح شطبة اللحام، تفريغ المعادن بزاوية
Ø60 mm إحراز الأنابيب، إزالة الأزيز، فتح شطبة اللحام، تفريغ المعادن بزاوية
Ø48 mm إحراز الأنابيب، إزالة الأزيز، فتح شطبة اللحام، تفريغ المعادن بزاوية
Ø60 mm إحراز الأنابيب، إزالة الأزيز، فتح شطبة اللحام، تفريغ المعادن بزاوية
Ø76 mm إحراز الأنابيب، إزالة الأزيز، فتح شطبة اللحام، تفريغ المعادن بزاوية
Ø90 mm إحراز الأنابيب، إزالة الأزيز، فتح شطبة اللحام، تفريغ المعادن بزاوية
آلة إحراز الأنابيب والأنابيب
طاحونة حزام زاوية للأنابيب قبل اللحام
طاحونة حزام الرمل الزاوية للأنبوب الدائري قبل اللحام
تقنيات إحراز الأنابيب المستديرة
قبل لحام tig يتم تفريغ المعدن الدائري من الأنبوب الدائري لحام الأنابيب المفصلي T
