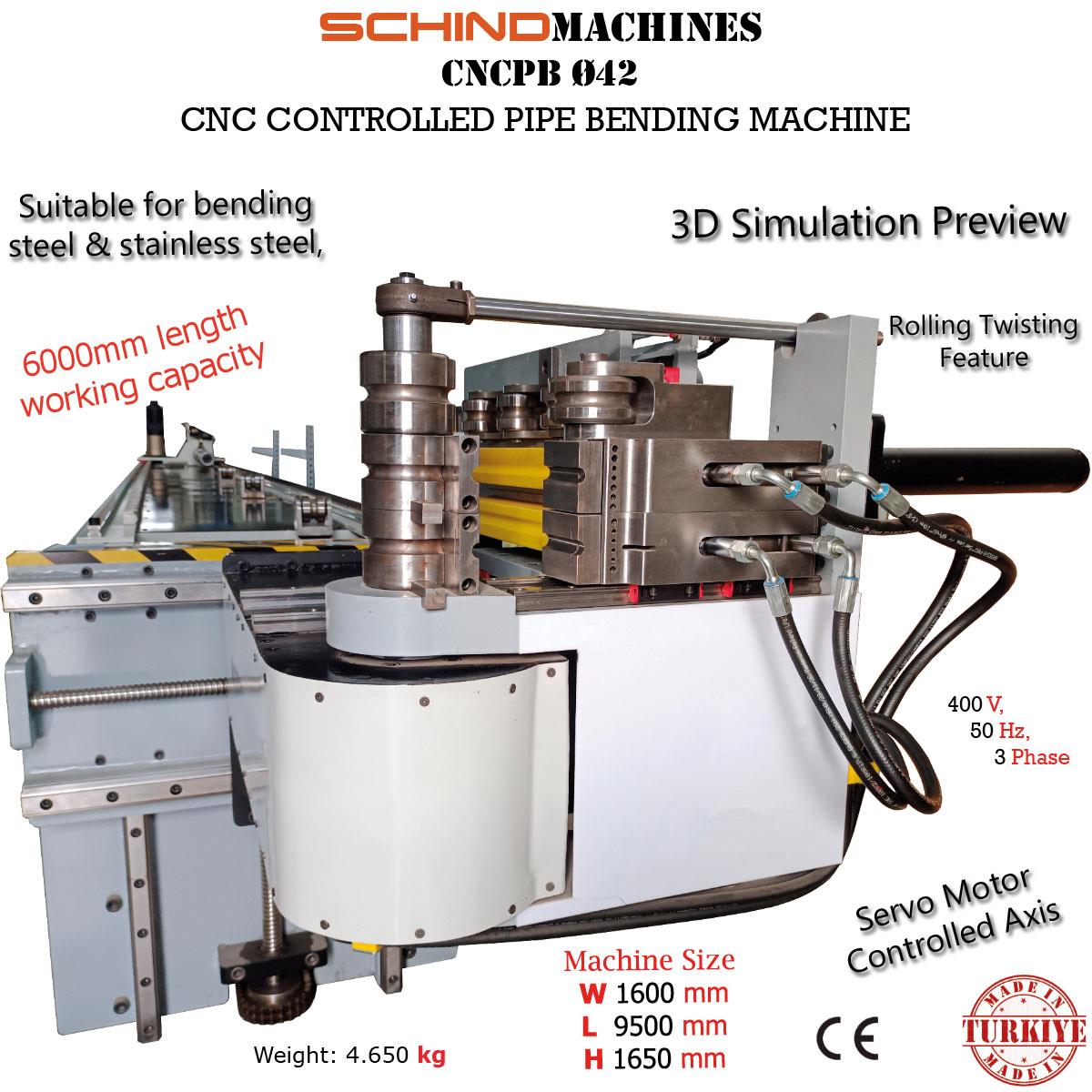

آلة ثني الأنابيب CNC ذات 5 محاور هي آلة ثني CNC احترافية مطلوبة لإنتاج ثنيات متتالية للأنابيب القياسية يصل سمكها إلى Ø42 و 3 مم وأقل في منطق الإنتاج الضخم. يمكن لنموذج ثني الأنابيب Schind CNCPB Ø42 الخاص بنا أن يعمل على 3 قوالب مختلفة وهناك ميزات التثقيب والقطع في القوالب. لقد قمنا بتصميم آلة ثني الأنابيب CNC ذات الخمسة محاور لجميع عملائنا الذين يحبون الأتمتة. ميزة أخرى لآلة ثني الأنبوب CNC الخاصة بنا هي القدرة على التدحرج لإنتاج أشكال بيضاوية ومستديرة. أثناء ثني الأنابيب القياسية بطول 6 أمتار، يتم تدوير رأس الثني بالزاوية المطلوبة لثني الأنبوب عن طريق تغذيته بذراع الإمساك. نظرًا لأن الماكينة تقوم بجميع حركاتها باستخدام محرك مؤازر ولولب كروي، فإن دقة القياس الخاصة بآلة Schind Machine CNCPB Ø42 الخاصة بنا تصل إلى الحد الأقصى.

SCHIND CNCPB Ø42 × 3 مم المواصفات الفنية
➢ الحد الأقصى لقدرة الانحناء: Ø42 × 3 مم
➢ طول معالجة المواد : 6000 مم
➢ الحد الأقصى لقطر القالب: 250 ملم
➢ الحد الأدنى لقطر القالب: 50 ملم
➢ نقل الرسم المباشر إلى الجهاز باستخدام ملف الخطوة
➢ الانحناء المؤازر، دوران التغذية والأبعاد
➢ معاينة المحاكاة ثلاثية الأبعاد
➢ سهل الاستخدام بفضل الواجهة
➢ القدرة على ثني 3 أقطار مختلفة في نفس الأنبوب
➢ ميزة اللف المتداول
➢ الحد الأقصى لزاوية الالتواء 210 درجة
➢ القدرة على رؤية الأخطاء على الشاشة
➢ نظام تحذير السلامة
➢ تسجيل غير محدود للوصفات الطبية في الذاكرة
➢ نظام التشغيل Windows 10، شاشة تعمل باللمس مقاس 21 بوصة
➢ 3 خيارات لغة مختلفة: التركية والإنجليزية ولغة العميل
➢ قوة محرك الالتواء 3 كيلو وات
➢ الجهد: 400 فولت تيار متردد، 3 مراحل، 50 هرتز
➢ لوحة التحكم: 24 فولت تيار مستمر
➢ الجهد اللحظي الحالي بحد أقصى 18 كيلو وات
➢ HIWIN السكك الحديدية والنقل ورد الفعل العكسي الكرة اللولبية الحرة
➢ غامبيني رف وترس حلزوني
➢ استخدام محركات DELTA المؤازرة ومخفضات LIMING
➢ التحكم في ماكينة CNC
➢ مواد اللوحات الكهربائية سيمنز لينز
➢ محرك محركات دلتا
➢ وحدة حماية المحرك DELTA
➢ سرعة التغذية 25 م/دقيقة
➢ ضمان لمدة سنة
➢ تم إنتاجه وفقًا لمعايير CE.
➢ أبعاد الماكينة (العرض، العرض، الارتفاع) 1600 × 1650 × 9500 مم
➢ الوزن 4650 كجم
➢ المحور X محرك سيرفو 1500 وات يتم التحكم في سرعة المحرك 2000 دورة في الدقيقة
➢ المحور Y 2200 وات سرعة محرك سيرفو يتم التحكم فيه 1500 دورة في الدقيقة
➢ محرك سيرفو محور 750 وات يمكن التحكم في سرعته 3000 دورة في الدقيقة
➢ المحور C 3000 وات سرعة محرك سيرفو يتم التحكم فيه 1500 دورة في الدقيقة
➢ المحور Z 2200 وات، سرعة المحرك المؤازر 1500 دورة في الدقيقة
➢ الشريحة الخطية للمحور X – HIWIN، 45 مم (النوع A)
➢ الشريحة الخطية للمحور Y – HIWIN، 45 مم (النوع B)
➢ الشريحة الخطية للمحور Z – HIWIN، 25 مم (النوع B)
