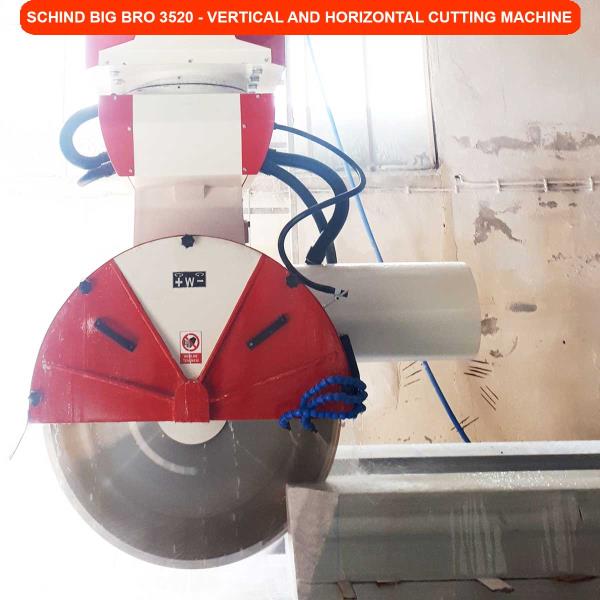

SCHIND Big Bro 3520 المصمم للمعالجة بالكتل الصغيرة والأحجار السميكة أو لزيادة حجم ألواح الرخام والجرانيت في وقت واحد. يتمتع المشغل بفرصة القص رأسيًا وأفقيًا بزوايا مختلفة بواسطة هذا النموذج الجديد.
الحصول على الاتصال لهذا المنتج
سابق
الكل
التالى
كود المنتج: BIG BRO
علامة تجارية: SCHIND
الفئة: آلة , آلات رخام وحجر وجرانيت
الأصل: صنع في تركيا
الحد الأدنى للطلب: 1Pc
نظام التحكم في الماكينة: PLC
طول طاولة العمل: 3500 mm
عرض منضدة: 2000mm
طول قطع الرخام: 3500mm
عرض قطع الرخام: 2000 mm
رأى قوة المحرك: 25 KW / 33,75 HP
دائري رئيس الحركة: 0 ° 90⁰ تلقائي
رأسي المنشار الحركة: 0 - 700 mm
الجانب الجانب ومعالجة الشخصي زاوية: –30⁰ 0° 115⁰
رأى السرعة: 3000 Rpm
منضدة هيدروليكية: 85⁰
رأى القطر: 400 mm - 1200 mm
عمق القطع: 420mm
الجهد االكهربى: 380V AC 50 Hz 3 Phase
استهلاك الماء: 30 لتر / دقيقة
عرض أبعاد الآلة - الطول - الارتفاع: 4400 mm x 7800 mm x 5350 mm
وزن الجهاز: 9.500 Kg

وصف المنتج

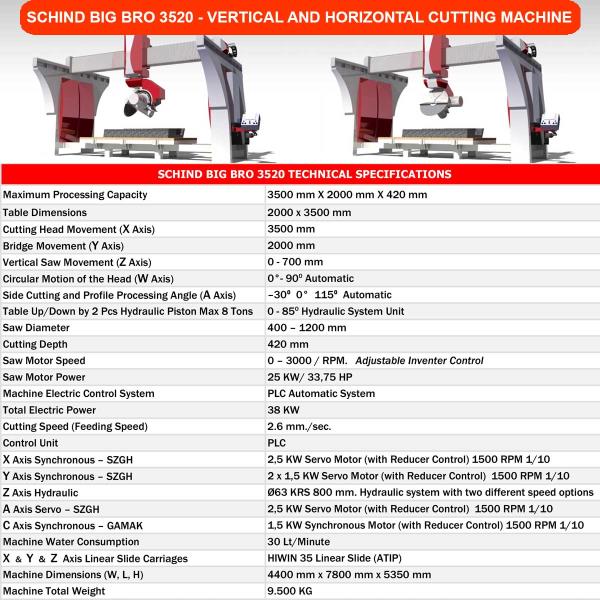

SCHIND BIG BRO 3520 المواصفات الفنية
قدرة المعالجة القصوى 3500 mm X 2000 mm X 420 mm
أبعاد الجدول 2000 x 3500 mm
حركة رأس القطع (المحور X) 3500 mm
حركة الجسر (المحور ص) 2000 mm
حركة المنشار العمودية (المحور Z) 0 - 700 mm
الحركة الدائرية للرأس (المحور W) 0 ° - 90⁰ تلقائي
زاوية القطع الجانبية ومعالجة الملف الشخصي (محور) –30⁰ 0 ° 115⁰ تلقائي
الجدول لأعلى / لأسفل بمقدار 2 قطعة مكبس هيدروليكي بحد أقصى 8 طن 0-85⁰ وحدة النظام الهيدروليكي
قطر المنشار 400 - 1200 ملم
عمق القطع 420 ملم
رأى سرعة المحرك 0 - 3000 / دورة في الدقيقة. تحكم مخترع قابل للتعديل
رأى قوة المحرك 25 كيلوواط / 3375 حصان
نظام التحكم الكهربائي بالماكينة نظام PLC التلقائي
إجمالي الطاقة الكهربائية 38 كيلو واط
سرعة القطع (سرعة التغذية) 2.6 ملم / ثانية.
وحدة التحكم PLC
X المحور متزامن - SZGH محرك سيرفو 2.5 كيلو واط (مع التحكم في المخفض) 1500 دورة في الدقيقة 1/10
متزامن المحور ص - SZGH محرك سيرفو 2 × 1،5 كيلو واط (مع التحكم في المخفض) 1500 دورة في الدقيقة 1/10
المحور Z هيدروليكي Ø63 KRS 800 ملم. النظام الهيدروليكي بخيارين مختلفين للسرعة
مضاعفات المحور - SZGH محرك سيرفو 2.5 كيلو واط (مع التحكم في المخفض) 1500 دورة في الدقيقة 1/10
المحور C متزامن - GAMAK محرك متزامن 1،5 كيلو واط (مع تحكم في المخفض) 1500 دورة في الدقيقة 1/10
استهلاك المياه في الماكينة 30 لتر / دقيقة
X & Y & Z محور العربات المنزلقة الخطية الشريحة الخطية HIWIN 35 (ATIP)
أبعاد الآلة (العرض ، الطول ، الارتفاع) 4400 mm x 7800 mm x 5350 mm
الوزن الإجمالي للآلة 9.500 KG
